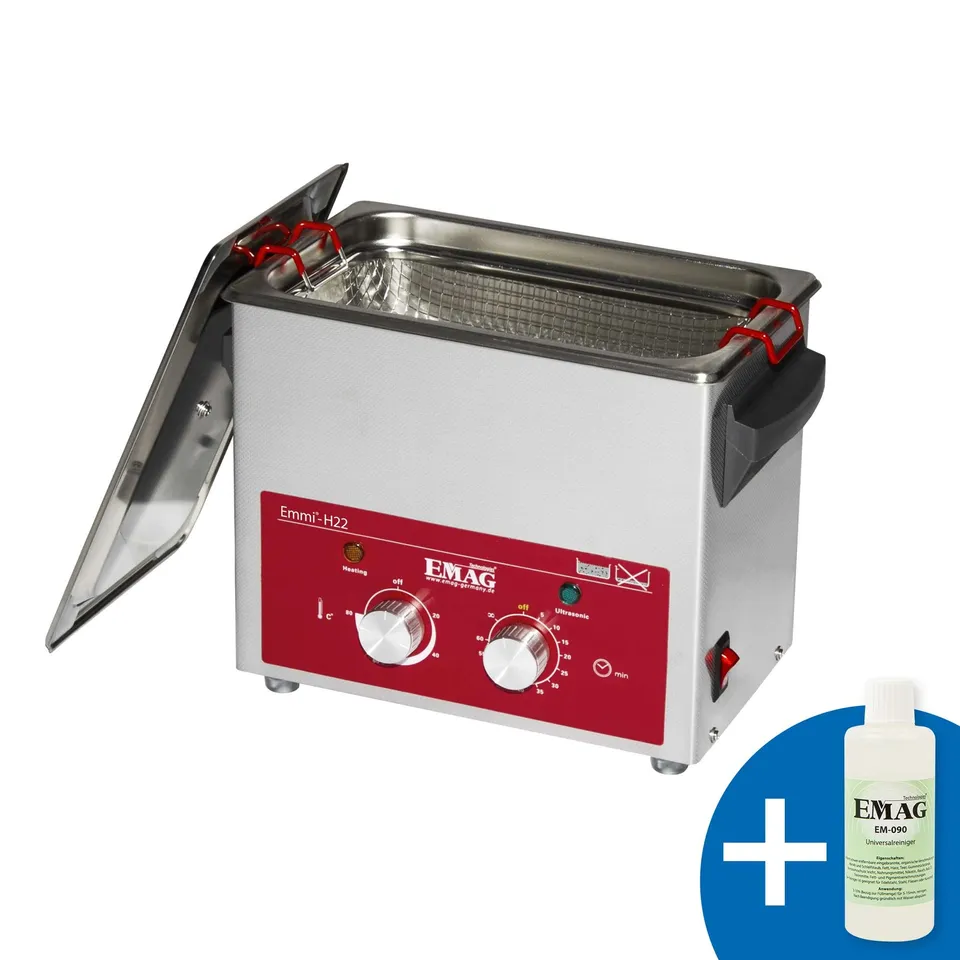

Emmi H22 Ultraschallbad aus Edelstahl
Der Emmi H22 aus der Linie Ultraschallreinigung ist ein netzbetriebenes Ultraschallgerät mit Schwingwanne aus Edelstahl 1.4301. Die Wannenkapazität beträgt 2,2 Liter, die Arbeitsfüllmenge liegt bei etwa 1,4 Litern. Das Gehäuse besteht ebenfalls aus Edelstahl, die Schutzart ist IP32. Im Lieferumfang sind Korb und Deckel enthalten.
Ultraschallreiniger mit Heizung und Timer
Als Ultraschallreiniger mit Heizung erwärmt das Bad die Reinigungsflüssigkeit von 20 bis 80 °C. Der Timer läuft von 1 bis 60 Minuten oder im Dauerbetrieb. Die Arbeitsfrequenz beträgt circa 45 kHz, das Gerät arbeitet Made in Germany mit konstant geregelter Leistung. Für empfindliche Teile lässt sich die Zeit kurz wählen, für Werkstattteile länger.
Reinigungsgerät für Brille, Schmuck und Werkstatt
Das Gerät eignet sich zu Hause für Brillen, Schmuck, Uhren, Gebisse und Zahnspangen. In Labor, Praxis, Optikerbetrieb, Kosmetikstudio und Werkstatt reinigt es etwa Münzen, Piercingschmuck, Vergaser, Ketten, Druckwalzen und Kleinteile aus Metall. Passende Reinigungskonzentrate werden je nach Material dosiert, danach gründlich mit Wasser spülen.
Maße und Ausstattung des H22
Außen misst das Gerät etwa 300 x 175 x 240 mm, die Wanne innen circa 240 x 140 x 65 mm. Der Korb misst innen rund 200 x 100 x 45 mm bei etwa 6 mm Maschenweite. Ein Ablaufhahn ist nicht vorhanden, deshalb wird die Flüssigkeit ausgegossen.
